XL- 21动力柜
Retail price
0.0
元
Market price
0.0
元
Number of views:
1000
Product serial number
Quantity
-
+
Stock:
0
Category
返回上一页
1
产品描述
Parameters
产品概述
本产品适用于额定电压380V,额定频率50Hz,额定电流630A及以下的电力系统中，作为动力配电、双电源切换、电动机控制、路灯控制、消防中心供排水、通风控制、生活中的供水和污水控制、中央空调控制等设备。本公司现采用外观改进型豪华动力柜，取代了老式的动力柜，它采用暗铰链及有效的散热装置，拼柜时采用母线框支撑柜顶母排，替代旧式的利用绝缘子支撑，且取消T柜顶的加高母线箱，采用整体式柜内走排的方式，外形美观大方，结构更加合理。

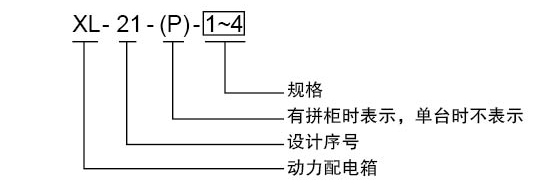

型号及含义
XL- 21豪华型动力柜
落地安装，柜门采用2 0m优质铜板，柜体采用1.5mm优质钢板

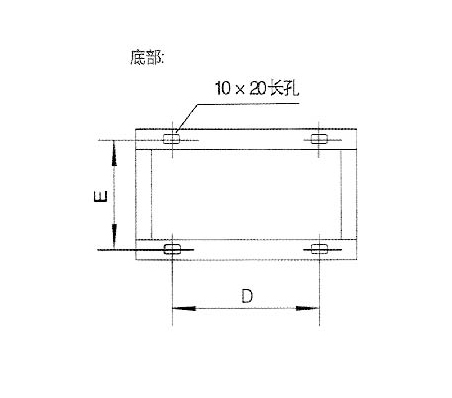

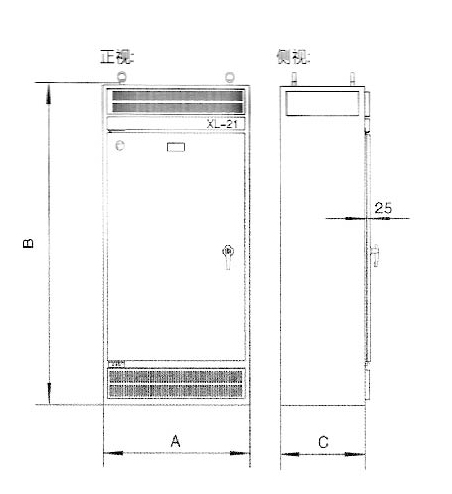

| 型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
|---|---|---|---|---|---|
| XL-21-1 | 600 | 1600 | 350 | 420 | 300 |
| XL-21-2 | 700 | 1700 | 350 | 520 | 300 |
| XL-21-3 | 800 | 1800 | 350 | 620 | 300 |
| XL-21-4 | 1000 | 2000 | 350 | 820 | 300 |
注:使用HD138X旋转式开关时C= :500，E=450
主电路方案与辅助电路方案
落地安装，柜门采用2.0mm优质钢板，柜体采用15mm优质钢板
